質量流量計，科里奧利質量流量計，氣體質量流量計，液體質量流量計，質量流量計工作原理，質量流量計廠家

更新：2015-06-19 19:05:14??????點擊：

品牌：???OEM產品
型號：???RCMF系列

產品介紹

一、科里奧利質量流量計發展歷程及運用：

科里奧利質量流量計是利用流體在直線運動的同時處于一旋轉系中，產生與質量流量成正比的科里奧利力原理制成的一種直接式質量流量?jī)x表?；诳评飱W利原理的流量?jī)x表的開發始于20世紀50年代初，但直到70年代中期，才推向市場。到80年代中后期各國儀表廠相繼開發，融創RCMF系列質量流量計是由我公司自主研發的產品，產品性達到國際先進水平，質量流量計準確度高，可以同時測量流量、溫度、密度、進行雙組份介質成份（濃度）推算測量精度不受介質壓力、溫度，粘度影響，在貿易計量及定量控制具有重要意義，產品廣泛用于科研、石油、化工、冶金、制藥、電廠、給排水、造紙、食品、能源、油品倉儲、礦產開發、市政、紡織印染和環保等領域。

二、科里奧利質量流量計原理及特性：

1、科里奧利質量流量計工作原理

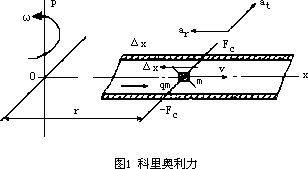

如圖1所示，當質量為m的質點以速度υ在對p軸作角速度ω旋轉的管道內移動時，質點受到兩個分量的加速度及其力。

a、法向加速度即向心力加速度αr，其量值等于ω2r，方向朝向P軸；
b、切向加速度αt 即科里奧利加速度，其量值等于2ωυ，方向與αr垂直。由于復合運動，在質點的αt方向上作用著科里奧利Fc=2ωυm，管道對質點作用著一個反向力-Fc= -2ωυm
當密度為ρ的流體在旋轉管道中以恒定速度υ流動時，任何一段長度Δx的管道都將受到一個ΔFc的切向科里奧利力。

（1）

式中A代表管道的流通內截面積。由于質量流量計流量即為δm，δm=ρυA，所以

（2）

    因此，直接或間接測量在旋轉管道中流動流體產生的科里奧利力就可以測的得質量流量，這就是科里奧利質量流量計的基本原理。
    然而通過旋轉運動產生科里奧利力是困難的，目前產品均代之以管道振動產生的，即由兩斷端固定的薄壁測量管，在中點處以測量管諧振或接近諧振的頻率所激勵，在管內流動的流體產生科里奧利力，使測量管中點前后兩半段產生方向相反的撓曲，用電磁學方法檢測撓曲量以求得質量流量。
    又因流體密度會影響測量管的振動頻率，而密度與頻率有固定的關系，因此質量流量計也可測量流體密度。

2、科里奧利質量流量計結構

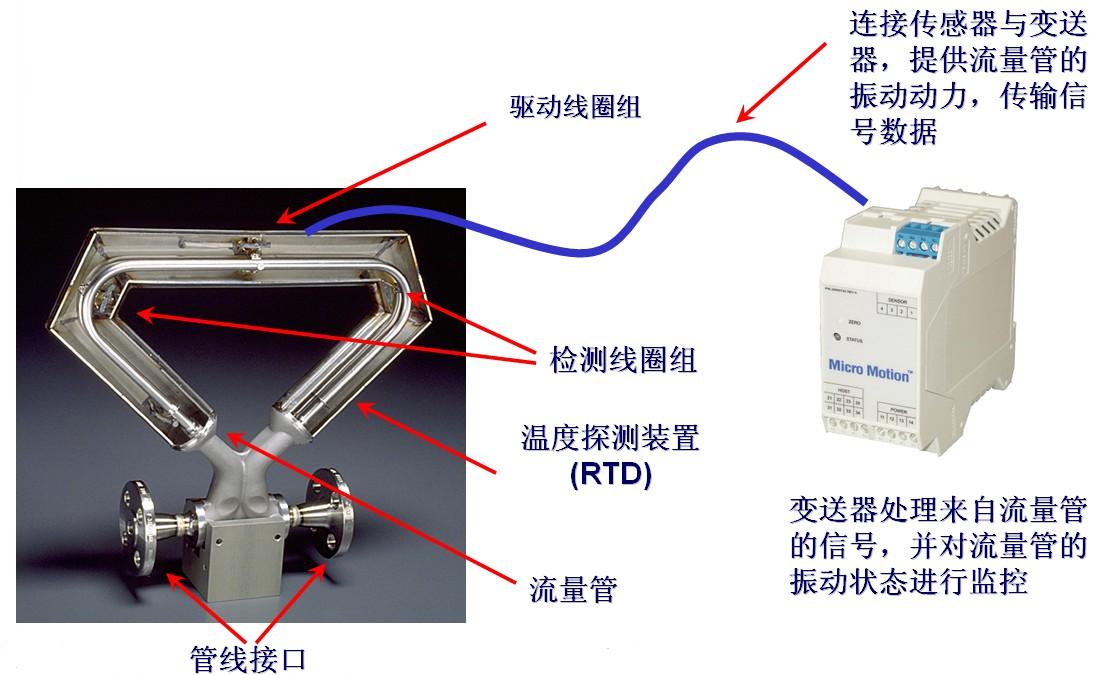

科里奧利質量流量計由流量傳感器和轉換器（或流量計算機）兩部分組成。上圖為流量傳感器一例，主要有由測量管及其支撐固定、測量管振動激勵系統中的驅動線圈組、檢測測量管撓曲的電磁檢測線圈組、修正測量管材料揚楊氏模量溫度影響的測溫組件等組成。轉換器要由振動激勵系統的振動信號發生單元、信號檢測和信號處理單元等組成；流量計算機則還有組態設定、工程單位換算、信號顯示和與上位機通信等功能。

3、科里奧利質量流量計產品特點

? 直接測量質量流量，有很高的測量精確度。

? 可測量流體范圍廣泛，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。
? 測量管的振動幅小，可視作非活動件，測量管路內無阻礙件和活動件。
? 對應對迎流流速分布不敏感，因而無上下游直管段要求。
? 測量值對流體粘度不敏感，流體密度變化對測量值得值的影響微小。
? 可做多參數測量，如同期測量密度，并由此派生出測量溶液中溶質所含的濃度。

三、科里奧利質量流量計技術參數及內容：

1、主要技術參數

被測介質	液體，氣體
測量直徑	1mm~500mm
測量項目	質量流量、密度、溫度、體積流量、%濃度
密度測量范圍	0.2g/cm3~2.5g/cm3
介質溫度	-200℃～+250℃
流量測量誤差	液體0.2%R+Cz，0.15%R+Cz，氣體0.5%R+Cz，1.0%R+Cz，
密度測量誤差	0.002g/cm3
溫度測量誤差	≤1℃
信號形式	電流4～20mA，脈沖O~2KHZ, RS485，Hart
供電電源	外供24VDC
測量管材料	304， 316，亦可按用戶要求協商提供
防爆等級	ExibIICT2~T5，ExdIICT3
外殼防護等級	IP67
法蘭標準	國標GB/T系列標準，也可以根據用戶要求特殊加工。
